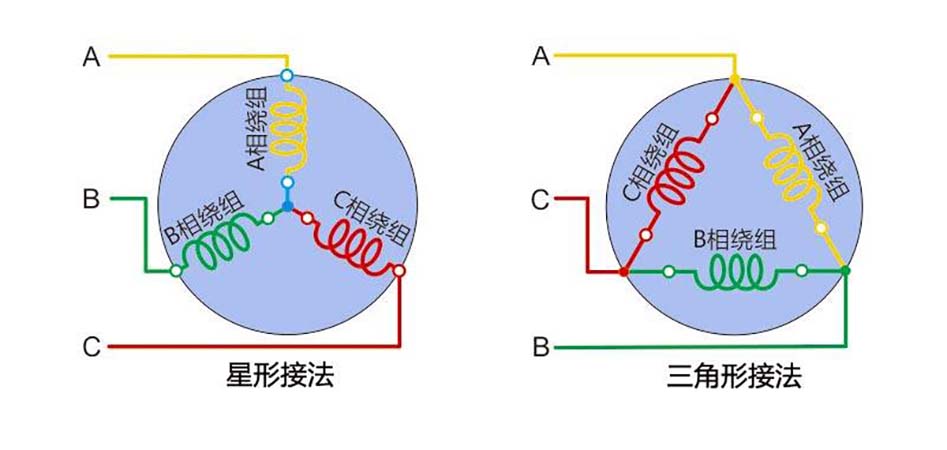

讨论并联电容器组的接线方式之“星形接线”
时间:2022-07-30      点击数:1717

并联电容器组的额定电压小于系统电压时,可使用星形连接、或使用串并联组合后再进行星形接线。假设额定电压为6.3kv和11.3kv的两个并联电容器,则建议采用星形接线,额定电压为3.15kv和12kv的两台并联电容器应串接后再按星形接线。

分析星形接线有哪些优势

(1)并联电容器组所需要承受的电压是电网系统的相电压,当一台并联电容器发生击穿出现短路故障时,通过电容器故障时的过电流为额定电流的3倍。

(2)当采用并联电容器先串联后星形接线方式时,如果其中一台并联电容器被击穿,通过故障电容器的过电流仅为额定电流的1.5倍。可见,星形接线有利于防止电容器爆炸。

(3)一相并联电容器被击穿后,不会引起电容器相间短路。当该相熔断器将故障电容器切除后,其余的正常相并联电容器还可继续运行,不会中断并联电容器组的无功输出功率,可轻易选择较完善的保护方式。

分析星形接线的缺点

如果将6.3kv的并联电容器组应用于10kv的电网系统中,如果直接使用并联电容器组连接,则电容器组需使用绝缘子对地绝缘,给安装程序造成了不便。因此在该应用中建议使用串联后再星形接线方式,此接线方式具有灵敏度高、运行可靠等优点,但由于接线复杂,投资大,仅适用于大中型电容器组。
