熔断器式隔离开关

系列：HR6系列

型号：HR6-160/30

安装方式：固定式、挂接式

可增配微动开关，提供开关断开、 闭合信号反馈。

适用电路类型：交流电（AC）

适配熔断器尺寸：NT 00

熔断器符合标准：IEC 60269-2  GB/T 13539.2

辅助开关参数

约定发热电流：3A

相应使用类别下额定工作电流le和工作电压 Ue:

220V/0.45A（AC-15）

220V/0.05A（DC-13）

电气参数

带400V熔断器

额定工作电流Ue：160 A

额定工作电压Ie：400 V

额定绝缘电压Ui：1000 V

约定发热电流Ith：160 A

额定冲击耐受电压Uimp：12 kV

额定限制短路电流Iq：100 kA

使用类别：AC-23B

带690V熔断器

额定工作电流Ue：100 A

额定工作电压Ie：690 V

额定绝缘电压Ui：1000 V

约定发热电流Ith：100 A

额定冲击耐受电压Uimp：12 kV

额定限制短路电流Iq：50 kA

使用类别：AC-22B

共同参数

额定频率：50 Hz/ 60 Hz

极数：3P

机械参数

产品宽度：135 mm

产品高度：215 mm

产品深度：142 mm

操作方式：手动操作

包装参数

盒/箱包装件数：1/4

盒包装尺寸：230 mm × 195 mm × 135 mm × 15.5 mm

箱包装尺寸：405 mm × 250 mm × 325 mm

净重：2.08 kg

包装材料：纸箱

包装类型：箱装

环境条件

工作温度范围：-5°C 到 +40°C

安装方式：垂直安装

符合标准

GB/T 14048.3-2017

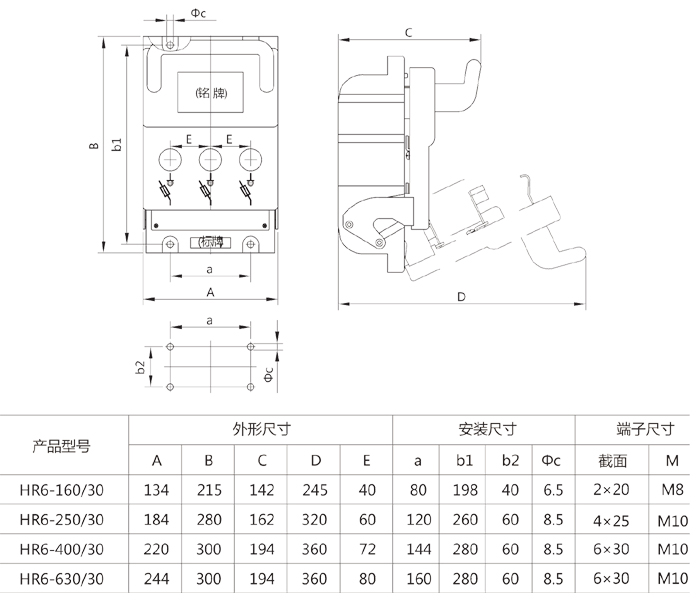

外形尺寸
