一、概述

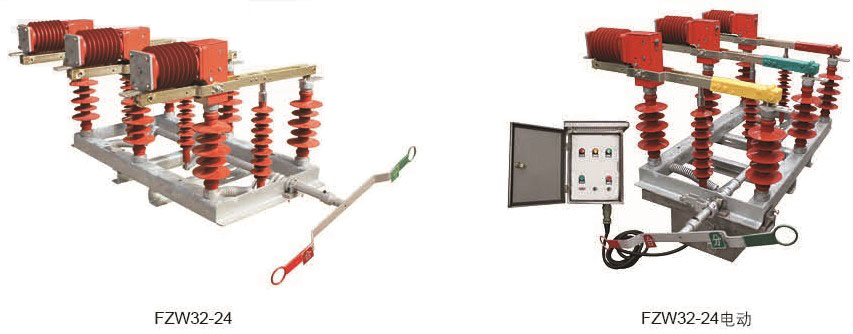

FZW32-24/630-20户外高压隔离真空负荷开关是适用于额定电压24KV、额定电流630A、三相交流50Hz的供电网络中。
二、使用环境条件
海拔不超过2000 m；
周围空气温度：上限+40℃ 下限-30℃；
相对湿度：日平均值不大于95% ，月平均值不大于90%；
无经常剧烈性振动。

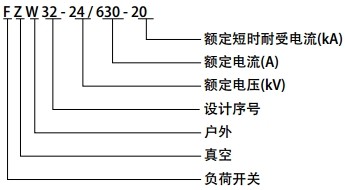

三、型号及含义
|
序号
|
项目
|
单位
|
参数
|
|
|
1
|
额定电压 |
KV
|
24
|
|
|
2
|
额定频率 |
Hz
|
50
|
|
|
3
|
额定电流 |
A
|
630
|
|
|
4
|
额定有功负载开断电流 |
A
|
630
|
|
|
5
|
额定闭环开断电流 |
A
|
630
|
|
|
6
|
5%额定有功负载开断电流 |
A
|
31.5
|
|
|
7
|
额定电缆充电开断电流 |
A
|
10
|
|
|
8
|
额定空载变压器开断容量 |
KVA
|
1600
|
|
|
9
|
额定开断电容器组电流 |
A
|
100
|
|
|
10
|
1min工频耐受电压：真空断口、相间、相对地/隔离断口 |
KV
|
52/65
|
|
|
11
|
雷电冲击耐受电压：相间、相对地/隔离断口 |
KV
|
125/145
|
|
|
12
|
额定短时耐受电流(热稳定) |
KA
|
20
|
|
|
13
|
额定短路持续时间 |
S
|
4
|
|
|
14
|
额定峰值耐受电流(动稳定) |
KA
|
50
|
|
|
15
|
额定短路关合电流 |
KA
|
50
|
|
|
16
|
机械寿命 |
次
|
10000
|
|
|
17
|
真空灭弧触头允许磨损厚度 |
mm
|
1
|
|
|
18
|
手动操作力矩 |
N.m
|
≤200
|
|
|
19
|
负荷开关真空灭弧室装配调整 | 触头开距 |
mm
|
10±0.5
|
| 平均分闸速度 |
m/s
|
1.5±0.2
|
||
| 三相分闸不同期 |
ms
|
＜5
|
||
| 三相合闸不同期 |
ms
|
＜5
|
||
| 带电体之间及相对地距离 |
mm
|
＞300
|
||
| 主回路电阻 |
μΩ
|
≤150
|
||

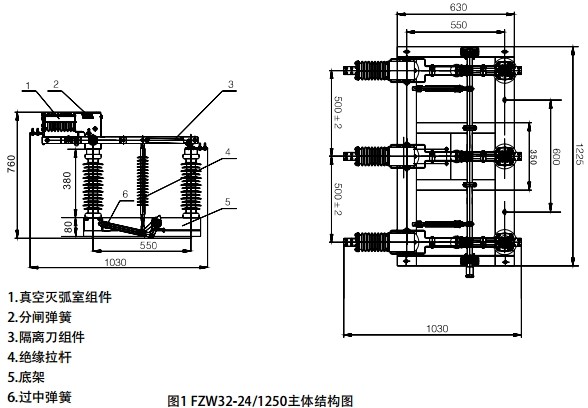

五、产品主体机构图
